Использование протокола МЭК 61850-9-2 (Sampled Values) неразрывно связано с термином «шина процесса» (от англ. «Process Bus»). Шиной процесса по МЭК 61850-1 называется коммуникационная шина данных, к которой подключены устройства полевого уровня подстанции (коммутационные аппараты, измерительные трансформаторы). В данном случае слово «шина» не следует понимать буквально, речь идёт о целой системе передачи данных между устройствами. Таким образом, в общем случае к шине процесса могут быть подключены не только измерительные преобразователи, но также выключатели, разъединители и другое оборудование.
Скоро еще конкурс на школьный мюзикл. Внимание: добавлена 13-20 серия 2 сезона на русском.
Однако именно передача мгновенных значений от измерительных трансформаторов производит наибольшую нагрузку на информационную сеть «шины процесса». В традиционной схеме подключения устройств РЗА цепи от измерительных трансформаторов тока и напряжения, находящихся на ОРУ или в КРУЭ, прокладываются до терминалов РЗА, размещенных в ОПУ (см. Традиционная схема подключения устройств РЗА к ТТ. Традиционная схема подключения устройств РЗА к ТН. Использование концепции шины процесса предполагает, что все сигналы, включая мгновенные значения токов и напряжений, оцифровываются непосредственно в аппарате и передаются устройствам защиты и автоматики в виде цифрового потока данных по информационной сети, называемой шиной процесса (см. Использование шины процесса для передачи данных.

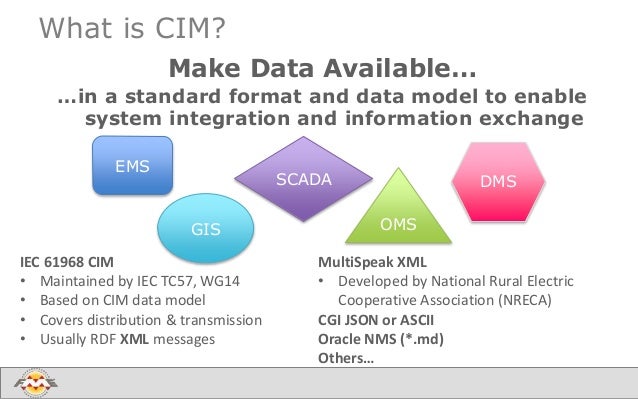

- Обозначение: iec 61968-9(2009) Заглавие на русском языке: Интеграция прикладной программы.
- Обозначение: iec 61968-9(2013) Заглавие на русском языке: Интеграция приложений.
- Преобразуется в конкретный пакет протоколов в разделе МЭК 61850-8-1, основанный на mms (ИСО.
Как и в случае с остальными протоколами основные концептуальные положения сервиса передачи мгновенных значений описаны главой МЭК 61850-7-2. Охарактеризуем передачу мгновенных значений тока и напряжения с точки зрения требований, предъявляемых при передаче данных:. Требуется передача данных с высокой частотой, что ведёт к появлению больших объёмов информации, передаваемых по сети. Причём, должна быть обеспечена возможность выбора различных частот, наример, меньшая частота в случае использования для целей релейной защиты и большая частота для целей контроля качества электрической энергии;. Необходимо обеспечить минимальную задержку при передаче данных по сети шины станции, так как эта задержка в конечном счёте будет влиять на быстродействие устройств РЗА;.
Измерения, получаемые с различных источников одним приёмником (например, значения тока и напряжения от разных устройств сопряжения), должны быть синхронизированы по времени. В противном случае возможна некорректная работа устройств РЗА;. Требуется обеспечить возможность выявления потерь и искажений данных при передаче данных с целью исключения возможных излишних и ложных срабатываний РЗА, а также сигнализации в случае отказа канала связи или устройства сопряжения,. Один поток данных может быть востребован различными устройствами (например, данные о напряжении на шинах от устройства сопряжения ТН), поэтому должна быть обеспечена возможность многоадресной передачи данных. Требуется гибкость при формировании кадров данных, поскольку измерения могут поступать как с группы трёхфазных трансформаторов тока или напряжения, так и с комбинированных измерительных преобразователей. Рассмотрим механизмы с помощью которых решались поставленные задачи.
Передача данных с высокой частотой и скорость передачи данных Обеспечение высокой частоты передаваемых данных на сегодняшний день является обычным требованием к сетям передачи данных, например, при решении задач телефонии или передачи потокового видео. Поэтому, хотя прикладная задача передачи мгновенных значений тока и напряжения и накладывает достаточно высокие требования в части производительности сетевого оборудования, существующее сетевое оборудование в промышленном исполнении вполне способно решать эти задачи. Отдельно требуется рассмотреть требование по возможности изменения частоты передачи данных. Так, например, при решении задач релейной защиты может потребоваться передавать мгновенные значения с частотой 20 выборок/период, однако для целей контроля качества электрической энергии потребуется существенно более высокая частота.
С другой стороны в указанных случаях предъявляются различные требования к быстродействию. Так, в случае передачи данных устройству релейной защиты требуется передать занчения тока и напряжения в темпе реального времени с минимальной задержкой. Тогда как для целей коммерческого учёта и анализа качества допустимо введение задержек при условии точной привязки данных к единому времени. Исходя из этих условий в стандарте предусмотрено два параметра, которые будут влиять на частоту формирования кадров с выборками мгновенных значений (Sample Rate – SmpRate) и на количество измерений, размещаемых в одном кадре (Number of ASDU – noASDU). Фактическая частота формирования кадре в сеть при этом будет составлять f = SmpRate/noASDU.
Так, например, при частоте SmpRate = 80 выборок за период и количестве мгновенных значений в одном кадре noASDU = 1, фактическая частота формирования кадров составит 80 пактов за период или 4 кГц. В случае частоты взятия выборок SmpRate = 256 выборок за период и количестве выборок в кадре noASDU = 8, фактическая частота формирования кадров в сеть составит лишь 1,6 кГц. Конечно, кадр с 8 выборками будет иметь больший размер, чем с одной выборкой, однако, в силу специфики сетей на базе технологии Ethernet, оптимальная пропускная способность канала передачи данных достигается при максимальной длине кадров. Кроме того, при передаче нескольких выборок в одном кадре используется одна и та же общая часть кадра, что в конечном счёте позволяет повысить эффективность передачи данных в случаях, когда не требуется высокое быстродействие, то есть скорость передачи каждой отдельной выборки.
Обеспечение минимальных задержек при передаче данных Вопрос обеспечения минимальных задержек при передаче данных по протоколу GOOSE был достаточно подробно. Электронная версия. Протокол МЭК 61850-9-2, также как и GOOSE, маппируется непосредственно на протокол второго уровня, что в сочетании с использованием меток приоритета VLAN-Priority и качества обслуживания QoS позволяет значительно повысить приоритет данных, передаваемых по протоколу МЭК 61850-9-2, по сравнению с остальными данными, передаваемыми по той же сети с использованием других протоколов, тем самым, сводя к минимуму задержки как при обработке данных внутри устройств источников и приёмников данных, так и при обработке их сетевыми коммутаторами. Синхронизация данных по времени и обнаружение потерь Устройство релейной защиты может получать измерения от разных устройств шины процесса.
Химически стойкие КЩС (тип 2) с резиновым покрытием незаменимы в лабораториях, при проведении исследований проб и анализов. Перчатки резиновые сертификат. Виниловые защищают от загрязнений при выполнении санитарных работ.
Например, на защищаемом присоединении может быть установлен только трансформатор тока, тогда как данные о напряжении получаются от ТН, установленного на шинах и подключенного через отдельное устройство сопряжения. Очевидно, что в такой ситуации отсутствие синхронизации между выборками с двух УСШ может привести к ложным и излишним срабатываниям защиты в случае возникновения различных задержек по сети и неодновременного прихода пакетов. Отметим, что фактически присвоение метки абсолютного времени каждой выборке не требуется – требуется лишь чтобы выборки, сформированные различными устройствами в один и тот же момент времени имели один и тот же идентификатор. Таким идентификатором является поле smpCnt – счётчик выборок.
Счётчик за одну секунду пробегает значения от 0 до (SmpRate.50-1). Номера присваиваются формируемым выборкам одновременно, так что устройство-приёмник данных МЭК 61850-9-2 может легко установить соответствие между получаемыми значениями и производить вычисления на их основе. Для того чтобы все устройства сопряжения формировали данные с одними и теми же номерами используется внешний синхронизирующий импульс. При использовании секундного импульса счётчик smpCnt принимает значение 0 каждый раз при приходе синхроимпульса.
Mns На Русском
Причём выборке с номером «0» соответствует выборка, взятая в момент прихода импульса. Таким образом достигается синхронизация всех выборок и принимающее устройство может обрабатывать значения токов и напряжений, принятые от разных устройств, компонуя их по номерам выборок (см. 3), причём синхронизация самого принимающего устройства не требуется. С помощью счётчика выборок устройство также может осуществлять контроль целостности принимаемых данных, то есть обнаруживать факты пропажи выборок. Различные устройства по-разному реагируют на пропажу выборок, как правило, это определятся алгоритмами, заложенными в устройство-приёмник и описано в сопроводительной документации. Синхронизация и присвоение номеров выборкам.
Сигнализации об искажениях данных Важной особенностью передачи данных в цифровом формате является возможность передачи сервисной информации – так называемых мета-данных. Сервисная информация передаётся с использованием меток качества в одном кадре с самими выборками. Такая опция позволяет устройству-издателю снабжать передаваемые значения токов и напряжений метками, отражающими достоверность этих данных, включая информацию о том, что измерения производятся в заданном классе точности, измеряемое значение не выходит за границы допустимого диапазона, значение измерено прямым путём, либо получено на основе косвенных вычислений и т.п. Эти данные могут в дальнейшем использоваться алгоритмами принимающего устройства с целью блокировки тех или иных функций в автоматическом режиме и выдачи сигнализации оперативному персоналу. Гибкость при формировании потоков данных Аналогично с GOOSE-сообщениями, данные в которых передаются на основе составленного набора данных (DataSet), потоки по протоколу МЭК 61850-9-2 также формируются на основе набора данных, в который включаются атрибуты мгновенных значений тока и напряжения.
В общем случае в набор данных, передаваемых по протоколу МЭК 61850-9-2, могут включаться не только эти атрибуты, но и любые атрибуты сигналов, включая дискретные сигналы, при условии, что эти данные необходимо передавать с высокой частотой дискретизации. Спецификация «Light Edition» Глава МЭК 61850-9-2 описывает коммуникационный профиль протокола передачи мгновенных значений и структуру соответствующих сообщений, однако не описывает ни структуру информационной модели устройств, ни структуру набора передаваемых данных, ни частоты дискретизации измеряемых сигналов, ни способы синхронизации устройств по времени. За несколько лет существования первой редакции МЭК 61850-9-2 массово не были представлены устройства с его поддержкой, в первую очередь, ввиду большой гибкости которую он давал, хотя принципиально все изложенные в нем положения всем были понятны. Каждый производитель мог определить «свой» набор данных, «свои» частоты дискретизации и реализовать устройства с соответствующими характеристиками, но их решения не были бы совместимы с решениями других производителей, либо для их совместимости потребовался бы охват большого диапазона значений изменяющихся параметров, что сразу реализовать крайне сложно. Появилась необходимость в некой договоренности между производителями, заказчиками и другими заинтересованными сторонами. Такой договоренностью стали технические требования «Implemetation Guidelines for Digital Interface to Instrument Transformers using IEC 61850-9-2», получившие сокращенное наименование «МЭК 61850-9-2LE».
Эти технические требования не противоречат положениям стандарта МЭК 61850-9-2, а лишь зафиксировали ряд моментов:. структуру информационной модели устройства,. набор передаваемых данных (4 тока и 4 напряжения),. частоты дискретизации измеряемых сигналов (4000 Гц для целей релейной защиты и коммерческого учёта, 12800 Гц для целей контроля качества электроэнергии),. способы синхронизации устройств по времени (секундный импульс 1PPS). Это дало толчок к массовому появлению на рынке как устройств-источников информационных потоков МЭК 61850-9-2LE, так и приемников этих потоков.
Моменты, зафиксированные техническими требованиями МЭК 61850-9-2LE, могут меняться с течением времени (например, может измениться способ синхронизации устройств по времени, структура набора данных и т.д.). И примеры этому уже есть, например, тенденция к для синхронизации устройств по времени вместо описанного в МЭК 61850-9-2 LE синхроимпульса 1PPS, дискретизации измеряемых сигналов и др. Таким образом, можно отметить что все устройства, которые сейчас появляются на рынке, поддерживают МЭК 61850-9-2, а благодаря техническим требованиям МЭК 61850-9-2LE все производители «приняли» одинаковые решения в тех аспектах, где МЭК 61850-9-2 допускает гибкость. Развитие протокола Sampled Values в части синхронизации времени и резервирования Первая редакция МЭК 61850-9-2 не предполагала использования протоколов резервирования, в связи с чем формат Ethernet-кадра, описанный первой редакцией не включал соответствующих полей.
Впоследствии вопрос применения протоколов резервирования на уровне шины процесса встал достаточно остро в связи с чем, в редакции 2 стандарта в описание формата кадра 9-2 были добавлены поля для протоколов резервирования PRP и HSR. Протокол синхронизации времени не описан самим стандартом МЭК 61850-9-2 вовсе. Глава МЭК 61850-5 содержит лишь требования к точности синхронизации, однако также не оговаривает каким образом должна достигаться эта точность. Единственным документом, прямо указывающим на использованием синхроимпульса 1PPS являются технические требования МЭК 61850-9-2 LE. Следует отметить, что данная спецификация не предполагала использование протокола синхронизации IEEE 1588 v2, профиль для электроэнергетики которого появился уже после принятия МЭК 61850-9-2LE. Однако уже сегодня появляются устройства, поддерживающие новый протокол синхронизации времени вместе с возможностью синхронизации по сигналу 1PPS.
Раша Тудей На Русском
Новости Рт На Русском
Рассмотренные изменения ведут к необходимости закрепления новых технических требований, или общих договорённостей взамен действующей редакции 9-2 LE и у многих возникает вопрос, когда будет издана вторая редакция 9-2LE? Однако, вторая редакция 9-2LE издана не будет.
Правильные ноты с аккордами к песне Я спросил у ясеня. Вы можете скачать ноты песни Я. Текст песни c аккордами: dm7 g7 c7+ f7+ d7 a#7+ e e7 am e a7 d9 Я спросил у ясеня, где моя. Я СПРОСИЛ У ЯСЕНЯ Из телефильма «Ирония судьбы, или С легким паром», Режиссер-постановщик. Я спросил у ясеня ноты для фортепиано скачать.
Rt На Русском
На смену этому документу придёт стандарт, описывающий требования к цифровому интерфейсу измерительных трансформаторов – МЭК 61869-9. МЭК 61869-9 На сегодняшний день стандарт МЭК 61869-9 Измерительные трансформаторы — Часть 9. Цифровой интерфейс находится в финальной стадии разработки – он опубликован для голосования и сбора замечаний. Этот документ заменит и расширит технические требования МЭК 61850-9-2LE, которые определили первый профиль (или спецификацию) МЭК 61850 для измерительных трансформаторов тока и напряжения и устройств сопряжения. Новый стандарт учитывает опыт, накопленный в работе с техническими требованиями, изложенными в 9-2LE.
